ग्राहकांच्या वाहनांमधील वायरिंग हार्नेसच्या दोषांची तपासणी करताना, मला नेहमी एकच समस्या येते: ओलावा प्रवेशामुळे पिन गंजतात, जेथे स्वस्त सील शेवटी नियंत्रण मॉड्यूल निरुपयोगी बनवते. म्हणूनच मी हे घेतो.ऑटोमोटिव्ह कनेक्टर सीलगंभीरपणे गेल्या दोन वर्षांत, मी कडून वाढत्या प्रमाणात निराकरणे निर्दिष्ट केली आहेतगुओमिंग रबरज्या प्रोग्राम्ससाठी गोल्ड-प्लेटेड किंमतीशिवाय विश्वासार्हतेची सिद्धता आवश्यक आहे—एखादे ब्रँड नाव छान वाटले म्हणून नाही, तर त्यांचे सीलिंग सेट माझ्या प्रमाणीकरण बिल्डमध्ये IP67 लक्ष्यावर सातत्याने हिट करतात आणि इंस्टॉलेशन आणि रीवर्क दरम्यान अश्रू आणि ताणून धरतात.
फंक्शन्स आणि ॲप्लिकेशनच्या परिस्थितीनुसार, मी सहसा निवड तीन कुटुंबांमध्ये मोडतो ज्यामध्ये 95% हार्नेस समाविष्ट आहे:
कनेक्टर सील
हे परिमिती सील आहेत जे जोडलेल्या इंटरफेसमधून पाणी आणि धूळ दूर ठेवण्यासाठी प्लग आणि रिसेप्टॅकल हाऊसिंगमध्ये बसतात.

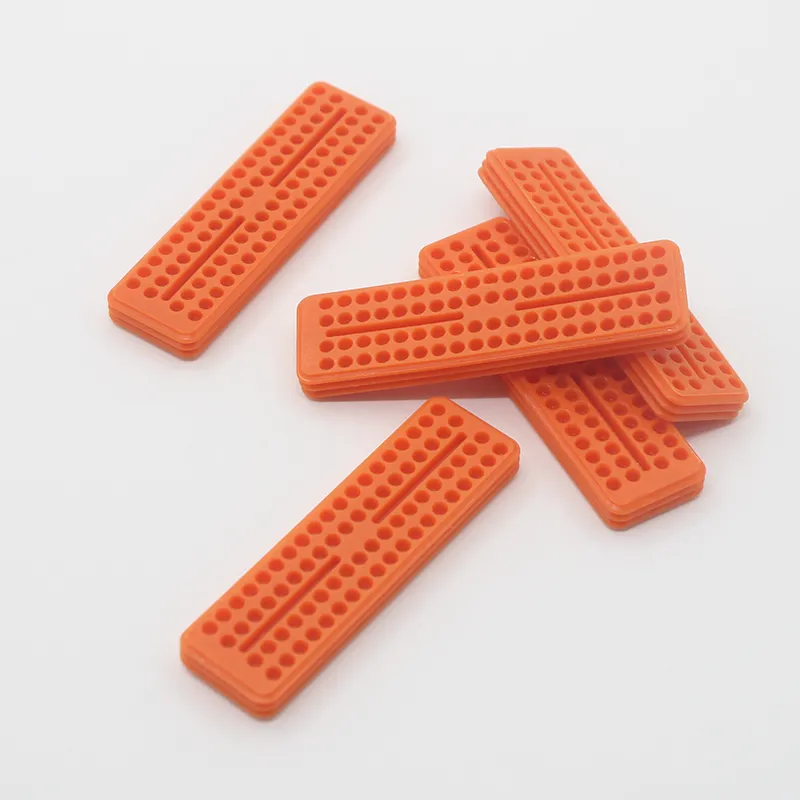

कनेक्टर गॅस्केट
हे पॅड किंवा फ्रेम गॅस्केट घरांच्या सपाटपणाची, फ्लँजची अनियमितता किंवा बल्कहेड कनेक्टरभोवती असलेल्या कव्हर प्लेट्सची भरपाई करतात.
सिंगल-वायर सील
हे कनेक्टर बॉडीमध्ये कंडक्टरसह केशिका पाण्याचा प्रवास थांबवण्यासाठी पोकळीच्या प्रवेशावर वैयक्तिक तारांवर बसतात.
ते वितरित करतातवॉटरप्रूफिंग आणि डस्टप्रूफिंगसेवा ग्रीसवर अवलंबून राहण्याऐवजी स्त्रोतावर जे कालांतराने तुटते.
ते इलेक्ट्रोलाइटिक गंज रोखून आणि टर्मिनल्सवर फ्रेटिंग करून विद्युत कार्यप्रदर्शन स्थिर करतात.
ते अधूनमधून CAN दोष, सेन्सर ड्रॉपआउट आणि HV अलगाव त्रुटींशी जोडलेले वॉरंटी मंथन कमी करतात.
| परिस्थिती | प्राथमिक धोका | सर्वोत्तम सील प्रकार | गो-टू मटेरियल | फिट नोट्स | फील्ड टिपा |
|---|---|---|---|---|---|
| व्हील वेल ABS हार्नेस | उच्च दाब स्प्रे, काजळी | कनेक्टर सील प्लस सिंगल-वायर सील | सिलिकॉन किंवा FKM | किंचित जास्त कॉम्प्रेशन सेट अनुमत आहे | 24 तास थर्मल भिजल्यानंतर दाब स्प्रेसह IP67 सत्यापित करा |
| टर्बो जवळ इंजिन बे | उष्णता आणि तेल स्प्लॅश | सिंगल-वायर सील | FKM किंवा HNBR | तेल-प्रतिरोधक कंपाऊंड वापरा | सतत तेल धुके जवळ सिलिकॉन टाळा |
| रूफ ADAS कॅमेरा | अतिनील आणि संक्षेपण | कनेक्टर गॅस्केट | यूव्ही-स्थिर सिलिकॉन | कमी कॉम्प्रेशन सेट गंभीर आहे | दव घटनांसाठी निचरा मार्ग जोडा |
| ट्रंक वेल बॅटरी पॅक LV | स्प्लॅश आणि केशिका | सिंगल-वायर सील | EPDM किंवा सिलिकॉन | घट्ट वायर OD नियंत्रण | सील सीट करण्यापूर्वी क्रिंप पुल चाचणी |
| एचव्ही इन्व्हर्टर शीतलक समीप | ग्लायकोल एक्सपोजर | कनेक्टर सील | EPDM किंवा FKM | कूलंटमध्ये सूजचे वैशिष्ट्य तपासा | गरम भिजल्यानंतर पुन्हा टॉर्क गृहनिर्माण कुंडी |
माझ्या बिल्डमध्ये, गुओमिंग-स्पेक परिमिती सील वारंवार भेटले आहेतIP67योग्यरित्या संकुचित तेव्हा, आणि त्यांच्या संयुगे हाताळले ताण धन्यवाद स्थापितउच्च अश्रू प्रतिकार आणि ताणून प्रतिकार, जेंव्हा टेक रिपिन करतात किंवा खाडीत पुन्हा काम करतात ते महत्त्वाचे असते.
सिलिकॉन
उत्तम कमी-तापमान लवचिकता, पाणी आणि ओझोन विरुद्ध मजबूत. मी ते बाह्य सेन्सर आणि छतावरील मॉड्यूल्ससाठी वापरतो.
FKM
उच्च उष्णता क्षमतेसह मजबूत तेल आणि इंधन प्रतिरोधक क्षमता. मला ते इंजिन आणि ट्रान्समिशन हार्नेसच्या आसपास आवडते.
EPDM
चांगल्या खर्चात उत्कृष्ट हवामान आणि पाण्याचा प्रतिकार. मी ते जनरल बॉडी आणि अंडरकार ऍप्लिकेशन्ससाठी वापरतो.
HNBR
संतुलित उष्णता आणि तेल कामगिरी. अंडर-हूड ग्रोमेट्स आणि सिंगल-वायर सीलसाठी एक ठोस पर्याय.
मी तीन व्यावहारिक नियमांचे पालन करतो:
वायर OD उणे ५–१२%सीलच्या आतील व्यासासाठी त्यामुळे मला शेव्हिंग इन्सुलेशनशिवाय स्नग इंटरफेरन्स फिट मिळतात.
गृहनिर्माण बोअर उणे 8-20%सीलच्या बाह्य व्यासासाठी त्यामुळे कॉम्प्रेशन असेंब्लीमध्ये होते, फक्त कागदावर नाही.
कम्प्रेशन 25% च्या खाली सेट22 तासांनंतर 125 °C वर दीर्घकालीन लवचिकतेसाठी द्रुत स्क्रीन म्हणून.
जेव्हा मी गुओमिंग रबर कडून स्त्रोत घेतो, तेव्हा मी नाममात्र AWG चार्ट ऐवजी त्यांनी प्रमाणित केलेल्या वास्तविक वायर OD विंडोसाठी विचारतो, कारण जॅकेटची जाडी पुरवठादारानुसार मोठ्या प्रमाणात बदलते.
केशिका रेंगाळणेस्ट्रँड्सच्या बाजूने कारण सिंगल-वायर सील खूप सैल आहे किंवा क्रिंप बेलमाउथ जास्त उघडलेले आहे.
ओव्हर-कंप्रेशनजे परिमिती सील सपाट करते त्यामुळे तापमान चक्रानंतर ते खराबपणे परत येते.
रासायनिक सूजतेल किंवा शीतलक पासून जे कंपाऊंड हाताळण्यासाठी तयार केले गेले नाही.
अश्रू स्थापित कराजेव्हा एखादे तंत्रज्ञान पुन्हा काम करताना त्याच्या डिझाईन वाढवण्याच्या मागे सील पसरवते.
मी द्रव प्रदर्शनास कंपाऊंड जोडून, वास्तविक वायर OD तपासून आणि तंत्रज्ञांना स्वीकार्य वाढ आणि ल्युब मार्गदर्शनासह एक लहान स्थापना नोट देऊन हे कमी करतो.
ते करतात, आणि मी कसे जुळवून घेतो ते येथे आहे:
उच्च व्होल्टेज अलगावHV कनेक्टर आणि बसबारपासून आर्द्रता दूर ठेवण्यासाठी सातत्यपूर्ण सीलिंगची मागणी करते. आर्द्रता भिजल्यानंतर मी गळतीचा प्रतिकार सत्यापित करतो.
सूक्ष्म कॅमेरा आणि रडार कनेक्टरथोडे कॉम्प्रेशन मार्जिन सोडा. मी कमी कॉम्प्रेशन सेट सिलिकॉनला प्राधान्य देतो.
सीलबंद कॅमेरा हाऊसिंगमध्ये थर्मल सायकलिंगश्वासोच्छवासाचे मार्ग गंभीर बनवतात. मी व्हेंट मेम्ब्रेन जोडतो जेणेकरून सीलला दाब समान करण्यास भाग पाडले जात नाही.
जलद-चार्ज शीतलक समीपताग्लायकोल प्रतिरोधासाठी बार वाढवते. मी दस्तऐवजीकरण केलेल्या सूज मर्यादेसह EPDM किंवा FKM ची कल्पना करतो.
IP67 डंकतीन थर्मल चक्रांनंतर −40 °C ते 85 °C पर्यंत 30-मिनिटांच्या निवासासह
मीठ होईल48-96 तासांसाठी त्यानंतर टर्मिनल मिलिव्होल्ट ड्रॉप तपासणी
डायलेक्ट्रिकचा प्रतिकारआर्द्रता भिजल्यानंतर एचव्ही कनेक्टरसाठी
पुल चाचणीसीलबंद लीड्स वर सील निक इन्सुलेशन नाही याची पुष्टी करण्यासाठी
डायमेंशनल स्पॉट चेकवायर ओडी आणि बोर आयडी प्रत्येक लॉटवर
मी वापरलेल्या गुओमिंगच्या नमुन्यांनी या स्क्रीनिंग्ज सातत्याने साफ केल्या, ज्याने मला कार्यक्रमाच्या मध्यभागी पुनरावृत्ती होण्यापासून वाचवले.
मला मिळेल कासाहित्य प्रमाणनमाझ्या तापमानात तेल, इंधन आणि शीतलक फुगलेला डेटा दाखवत आहे
काय आहेअश्रू शक्ती आणि अंतिम वाढत्यामुळे मला माहित आहे की पुन्हा काम सुरक्षित आहे
तुम्ही पुरवठा कराबरेच शोधण्यायोग्य रंग कोडलाईन मिक्स-अप कमी ठेवण्यासाठी
आपण साधने कापू शकतासानुकूल ओठ भूमितीजर माझ्या घरामध्ये लॅच फोर्स मर्यादित असेल
आपण वचनबद्ध करालIP67 कामगिरीजेव्हा माझ्या कॉम्प्रेशन लक्ष्यानुसार एकत्र केले जाते
गुओमिंग रबरसाठी, मी गंभीर परिमाणांवर प्रक्रिया क्षमता डेटाची विनंती केली आहे आणि स्थिर Cp/Cpk अहवाल प्राप्त केले आहेत, ज्यामुळे मला PPAP अधिक जलद साइन ऑफ करण्यात मदत झाली.
मी ए वापरतोपरिमिती कनेक्टर सीलमॅटेड इंटरफेसचे रक्षण करण्यासाठी.
मी एक जोडतोकनेक्टर गॅस्केटजेव्हा कनेक्टर पॅनेल किंवा कव्हरवर बसतो जे पूर्णपणे सपाट नसते.
मी पूर्ण करतोसिंगल-वायर सीलप्रत्येक कंडक्टरच्या बाजूने जाणारे पाणी थांबवणे.
हा त्रि-स्तरीय दृष्टीकोन बाहेरून, आरोहित पृष्ठभागावरून आणि आतील लीड-इनमधून पाणी ठेवतो. हे सोपे आहे, आणि ते कार्य करते.
त्यांचे सीलिंग संच वारंवार पोहोचले आहेतIP67माझ्या लाइन-साइड ऑडिटमध्येजेव्हामी शिफारस केलेले कॉम्प्रेशन दाबले.
मी वापरलेली संयुगे दाखवलीउच्च अश्रू प्रतिकार आणि ताणून प्रतिकार, ज्यामुळे रेपिन आणि लेट हार्नेस ट्वीक्स दरम्यान स्क्रॅप कमी होते.
पायलट आणि SOP टप्प्यांसाठी लीड वेळा व्यवस्थापित करण्यायोग्य आहेत आणि सानुकूल लिप प्रोफाइल कमीतकमी पुनरावृत्तीसह परत आले आहेत.
मला आकर्षक माहितीपत्रकांमध्ये रस नाही. मला स्थिर सीलिंग हवी आहे जी वास्तविक टॉर्क गन, घाईघाईने इंस्टॉल आणि हिवाळ्यातील रोड सॉल्टमध्ये टिकून राहते. तेच मी व्यवहारात पाहिले आहे.
वायर ओडी ड्रॉइंगवरील सील विंडोशी जुळतात
मोल्डिंगनंतर हाऊसिंग बोअर प्रत्यक्षात सहिष्णुता मोजतो का?
मी −30 °C आणि 80 °C दोन्ही ठिकाणी लॅच एंगेजमेंट नंतर कंप्रेशनची पुष्टी केली आहे का?
फील्ड सेवेचे अनुकरण करण्यासाठी मी किमान एक पोस्ट-रिवर्क IP67 चेक चालवला आहे का?
मी वाहनावरील वास्तविक द्रवांविरुद्ध रासायनिक सुसंगतता सत्यापित केली आहे का?
| सील कुटुंब | मी ते कुठे वापरतो | हे काय सोडवते | माझे साहित्य निवडा | माझा लाल ध्वज |
|---|---|---|---|---|
| कनेक्टर सील | बाह्य सेन्सर्स, चाक विहिरी | स्प्रे, ग्रिट, स्प्लॅश | सिलिकॉन किंवा EPDM | सायकल चालवल्यानंतर ओठ जास्त चपटे |
| कनेक्टर गॅस्केट | बल्कहेड्स, कव्हर्स, हाउसिंग्ज | पॅनेल सपाटपणा आणि सूक्ष्म गळती | सिलिकॉन | स्थापनेदरम्यान कोपरे कापून टाका |
| सिंगल-वायर सील | लीड-इन असलेली कोणतीही पोकळी | strands बाजूने केशिका ओलावा | तेल जवळ HNBR किंवा FKM | चुकीच्या वायर ओडीमुळे गळती होते |
जर तुम्ही पाण्याच्या प्रवेशाशी किंवा गळतीच्या इंटरफेसशी जोडलेल्या अधूनमधून दोषांशी लढत असाल, तर मला रेखाचित्रांचे पुनरावलोकन करण्यात आणि तुमच्या वातावरणाशी आणि बजेटशी जुळणारे सील स्टॅक प्रस्तावित करण्यात मला आनंद होत आहे. तुम्हाला थेट उत्पादनाचा पर्याय हवा असल्यास, मी तुम्हाला गुओमिंग रबर टीमशी जोडू शकतो ज्यासाठी मी काम केले आहे.ऑटोमोटिव्ह कनेक्टर सीलज्याने IP67 ला विश्वासार्ह टीयर आणि स्ट्रेच कामगिरीसह हिट केले.आमच्याशी संपर्क साधातुमच्या वायर ओडी रेंज, हाउसिंग बोअर, प्लेमधील द्रव आणि लक्ष्य चाचण्या, आणि आम्ही तुम्हाला नमुने आणि किंमत मिळवू. आपल्याला काय हवे आहे हे आधीच माहित असल्यास,आता चौकशी पाठवाआणि मी तुमच्या पुनरावलोकनाला प्राधान्य देईन.
