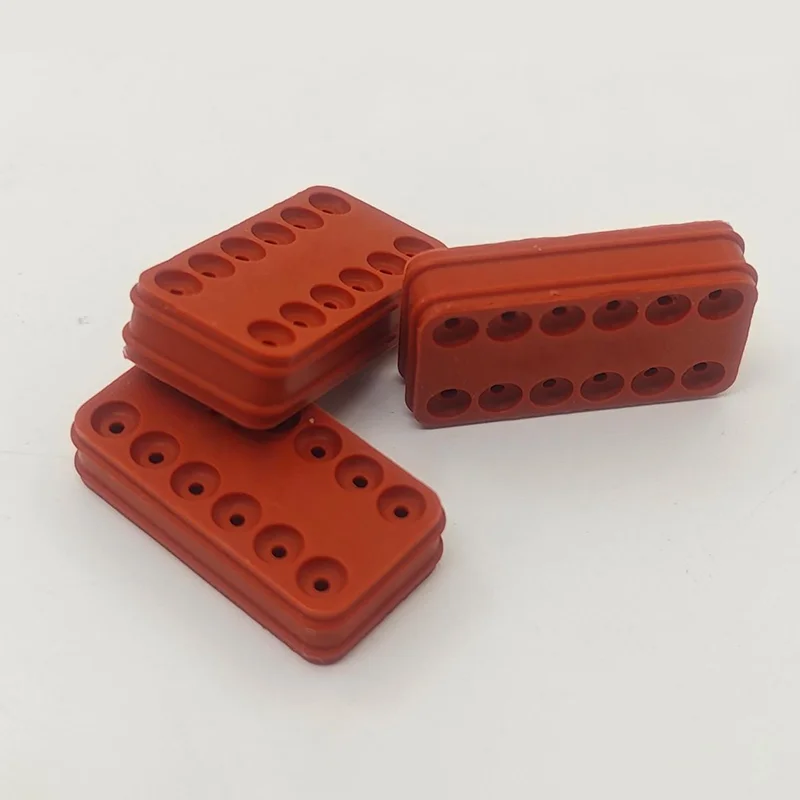

A इलेक्ट्रिक कनेक्टरसाठी 12 पिन वायर सीलमल्टी-पिन इलेक्ट्रिकल कनेक्टर सिस्टममध्ये वैयक्तिक वायर एंट्री पॉइंट्सचे संरक्षण करण्यासाठी डिझाइन केलेले एक अचूक सीलिंग घटक आहे. प्रत्येक केबलभोवती जवळचा सील तयार करून, ते पाणी, धूळ, तेल, रसायने आणि इतर दूषित घटक संवेदनशील टर्मिनल्सपर्यंत पोहोचण्याचा धोका कमी करण्यास मदत करते. हा लेख 12-पिन वायर सीलिंग सोल्यूशन निर्दिष्ट करताना अभियंते आणि खरेदीदारांनी समजून घेतले पाहिजे असे संरचना, साहित्य, कार्ये, निवड निकष, स्थापना विचार, सामान्य अनुप्रयोग आणि खरेदी घटक स्पष्ट करतो.
सामग्री सारणी
- इलेक्ट्रिक कनेक्टरसाठी 12 पिन वायर सील म्हणजे काय?
- 12 पिन वायर सीलची रचना कशी केली जाते?
- 12 पिन वायर सील काय करते?
- कोणती सामग्री सामान्यतः वापरली जाते?
- एक निवडताना काय विचारात घेतले पाहिजे?
- 12 पिन वायर सील कुठे वापरले जातात?
- वायर सील कसे स्थापित केले जावे?
- खराब निवडलेल्या सीलमुळे कोणत्या समस्या उद्भवू शकतात?
- कस्टम मॅन्युफॅक्चरिंग कनेक्टर सीलिंग कसे सुधारते?
- खरेदीदारांनी वायर सील उत्पादकाला काय विचारावे?
- वारंवार विचारले जाणारे प्रश्न
- अंतिम विचार
इलेक्ट्रिक कनेक्टरसाठी 12 पिन वायर सील म्हणजे काय?
A इलेक्ट्रिक कनेक्टरसाठी 12 पिन वायर सीलबारा वैयक्तिक कनेक्शन पोझिशन्स असलेल्या इलेक्ट्रिकल कनेक्टरसाठी डिझाइन केलेला सीलिंग घटक आहे. त्याचा प्राथमिक उद्देश कनेक्टर हाऊसिंगमध्ये वायर्स जातात त्या भागाला सील करणे हा आहे, ज्यामुळे अवांछित पदार्थांना अंतर्गत टर्मिनल्सपर्यंत पोहोचण्यापासून रोखण्यात मदत होते.
कनेक्टर हाऊसिंगच्या विपरीत, वायर सील सामान्यतः तुलनेने लहान इलास्टोमेरिक घटक असतो. त्याची कार्यक्षमता मितीय अचूकता, सामग्रीची वैशिष्ट्ये, वायर व्यासाची सुसंगतता, कॉम्प्रेशन आणि कनेक्टर पोकळीची भूमिती यावर मोठ्या प्रमाणात अवलंबून असते.
व्यावहारिक अनुप्रयोगांमध्ये, सील कनेक्टर हाउसिंग, टर्मिनल्स, वायर्स, लॉकिंग यंत्रणा आणि इतर सीलिंग घटकांसह एकत्रितपणे कार्य करते. म्हणून संपूर्ण सीलिंग प्रणालीचे मूल्यांकन केवळ रबर घटकाद्वारे केले जाऊ शकत नाही. वायर सील कनेक्टर डिझाइन आणि केबल परिमाणे अचूकपणे जुळणे आवश्यक आहे.
मल्टी-पिन इलेक्ट्रिकल सिस्टीमसाठी, प्रत्येक वायर एंट्री पॉइंट सील करणे विशेषतः महत्वाचे आहे कारण केबलभोवती एक लहान उघडणे ओलावा, धूळ, तेल किंवा इतर दूषित घटकांसाठी प्रवेश मार्ग बनू शकते. कालांतराने, दूषिततेमुळे गंज, अस्थिर विद्युत कार्यप्रदर्शन, इन्सुलेशन समस्या किंवा अकाली घटक निकामी होण्यास हातभार लागतो.
कळीचा मुद्दा:12-पिन वायर सील फक्त एक रबर रिंग नाही. हा एक अचूक सीलिंग घटक आहे जो विश्वासार्ह पर्यावरणीय अडथळा निर्माण करण्यासाठी कनेक्टर हाऊसिंग आणि वायरसह एकत्रितपणे कार्य करणे आवश्यक आहे.
12 पिन वायर सीलची रचना कशी केली जाते?
ठराविक 12-पिन कनेक्टर सीलिंग सोल्यूशनमध्ये वैयक्तिक वायर पोकळ्यांशी संबंधित अनेक सीलिंग क्षेत्रे असू शकतात. कनेक्टरच्या डिझाइनवर अवलंबून, सील वैयक्तिक वायर सील, मल्टी-कॅव्हीटी सीलिंग घटक किंवा इतर विशेष कॉन्फिगरेशन म्हणून तयार केले जाऊ शकते.
सीलिंग क्षेत्र सामान्यतः इलास्टोमर आणि आसपासच्या कनेक्टर घटकांमधील नियंत्रित हस्तक्षेपावर अवलंबून असते. जेव्हा वायर योग्यरित्या घातली जाते, तेव्हा कनेक्टर पोकळीच्या आत सुरक्षितपणे स्थितीत राहून सीलिंग ओठ किंवा सीलिंग पृष्ठभाग वायर जॅकेटभोवती संकुचित केले जाते.
सर्वात महत्वाच्या संरचनात्मक घटकांमध्ये सहसा हे समाविष्ट असते:
- आतील व्यास:लागू वायर किंवा केबल व्यासाशी जवळून अनुरूप असणे आवश्यक आहे.
- बाह्य व्यास:जास्त विकृतीशिवाय कनेक्टर पोकळी फिट करणे आवश्यक आहे.
- ओठ सील करणे:वायरच्या पृष्ठभागाभोवती नियंत्रित संपर्क प्रदान करा.
- धारणा वैशिष्ट्ये:असेंब्ली दरम्यान सील योग्यरित्या ठेवण्यास मदत करा.
- साहित्य जाडी:कॉम्प्रेशन, लवचिकता आणि दीर्घकालीन सीलिंग वर्तन प्रभावित करते.
- एकूण भूमिती:कनेक्टर हाऊसिंग आणि टर्मिनल कॉन्फिगरेशनशी जुळले पाहिजे.
कारण लहान मितीय विचलन सीलिंग कार्यक्षमतेवर परिणाम करू शकतात, उत्पादन अनुप्रयोगांसाठी अचूक मोल्डिंग आणि सातत्यपूर्ण गुणवत्ता नियंत्रण महत्वाचे आहे.
12 पिन वायर सील काय करते?
मुख्य कार्य म्हणजे वायर एंट्री पॉइंटभोवती पर्यावरणीय अडथळा निर्माण करणे. तथापि, त्याचे व्यावहारिक मूल्य साध्या वॉटरप्रूफिंगच्या पलीकडे आहे.
| कार्य | उद्देश | ठराविक फायदा |
|---|---|---|
| ओलावा संरक्षण | वायर ओपनिंगमधून पाणी प्रवेश करणे मर्यादित करते | ओलावा-संबंधित विद्युत समस्या कमी करते |
| धूळ संरक्षण | कण दूषित प्रतिबंधित करते | क्लिनर कनेक्टर पोकळी राखण्यास मदत करते |
| दूषित प्रतिकार | निवडलेल्या पर्यावरणीय दूषित पदार्थांविरूद्ध अडथळा प्रदान करते | कनेक्टर टिकाऊपणा सुधारते |
| वायर इंटरफेस सीलिंग | सील आणि वायर जॅकेट दरम्यान संपर्क राखते | सातत्यपूर्ण पर्यावरण संरक्षणास समर्थन देते |
| कंपन समर्थन | यांत्रिक हालचाली दरम्यान सीलिंग संपर्क राखते | कंपनामुळे होणारी गळती कमी होण्यास मदत होते |
| तापमान प्रतिकार | निर्दिष्ट तापमान श्रेणीमध्ये सीलिंग गुणधर्म राखते | मागणी असलेल्या वातावरणात ऑपरेशनला समर्थन देते |
वास्तविक संरक्षण पातळी संपूर्ण कनेक्टर प्रणालीवर अवलंबून असते, ज्यामध्ये घरांची रचना, मिलन स्थिती, वायरचे परिमाण, सील सामग्री, असेंबली गुणवत्ता आणि चाचणी आवश्यकता यांचा समावेश होतो. म्हणून, सील कधीही त्याच्या इच्छित कनेक्टर सिस्टममधून स्वतंत्रपणे निर्दिष्ट करू नये.
कोणती सामग्री सामान्यतः वापरली जाते?
वायर सील विकसित करताना किंवा खरेदी करताना सामग्रीची निवड हा सर्वात महत्वाचा निर्णय आहे. वेगवेगळे विद्युत वातावरण तापमान, ओलावा, तेले, रसायने, कंपन आणि यांत्रिक ताण यांच्या विविध संयोगांमध्ये सीलिंग घटकांचा पर्दाफाश करतात.
| साहित्य प्रकार | वैशिष्ट्यपूर्ण वैशिष्ट्ये | संभाव्य अनुप्रयोग |
|---|---|---|
| सिलिकॉन रबर | लवचिक, चांगले तापमान कार्यप्रदर्शन, अनेक इलेक्ट्रिकल सीलिंग अनुप्रयोगांसाठी योग्य | ऑटोमोटिव्ह, सेन्सर्स, इलेक्ट्रिकल कनेक्टर |
| EPDM | चांगले हवामान आणि पर्यावरणीय प्रतिकार | आउटडोअर आणि ऑटोमोटिव्ह अनुप्रयोग |
| NBR | विशिष्ट तेले आणि पेट्रोलियम-आधारित पदार्थांना प्रतिकार आवश्यक असल्यास उपयुक्त | औद्योगिक आणि ऑटोमोटिव्ह वातावरण |
| FKM | मागणी असलेल्या वातावरणासाठी उच्च रासायनिक आणि तापमान प्रतिकार | विशेष ऑटोमोटिव्ह आणि औद्योगिक प्रणाली |
इलेक्ट्रिकल कनेक्टर सीलिंगसाठी सिलिकॉन रबरचा वारंवार विचार केला जातो कारण त्याची लवचिकता तापमानातील बदलांमध्ये सीलिंग संपर्क राखून वायर जॅकेटच्या आसपास एकरूप होऊ देते. तथापि, सर्वात सामान्यपणे वापरला जाणारा पर्याय निवडण्यापेक्षा योग्य सामग्री नेहमी वास्तविक कार्य वातावरणानुसार निवडली पाहिजे.
साहित्य निवड टीप:रबर कंपाऊंडची पुष्टी करण्यापूर्वी तापमान, रासायनिक एक्सपोजर, कॉम्प्रेशन वर्तन, वायर जॅकेटची सुसंगतता, अपेक्षित सेवा जीवन आणि पर्यावरणीय परिस्थिती यांचे एकत्रित मूल्यांकन करा.
एक निवडताना काय विचारात घेतले पाहिजे?
12-पिन वायर सील निवडण्यात कनेक्टर पोझिशन्सच्या संख्येशी जुळण्यापेक्षा बरेच काही समाविष्ट आहे. खरेदीदार आणि अभियंत्यांनी उत्पादन ऑर्डर देण्यापूर्वी संपूर्ण मितीय आणि पर्यावरणीय आवश्यकतांची पुष्टी केली पाहिजे.
-
वायर व्यास
वायर इन्सुलेशनच्या वास्तविक बाहेरील व्यासाची पुष्टी करा. लक्षणीय भिन्न व्यासासाठी डिझाइन केलेले सील अपुरे कॉम्प्रेशन किंवा जास्त असेंबली फोर्स तयार करू शकते. -
कनेक्टर पोकळी परिमाणे
सीलची बाह्य भूमिती कनेक्टर पोकळीशी अचूकपणे जुळली पाहिजे. -
रबर साहित्य
तापमान, आर्द्रता, रसायने, तेल, अतिनील प्रदर्शन आणि इतर पर्यावरणीय घटकांनुसार कंपाऊंड निवडा. -
कडकपणा
रबर कडकपणा अंतर्भूत शक्ती, कॉम्प्रेशन, लवचिकता आणि सीलिंग संपर्क प्रभावित करते. -
तापमान श्रेणी
सामग्रीच्या मंजुरीपूर्वी अपेक्षित किमान आणि कमाल ऑपरेटिंग तापमान परिभाषित केले जावे. -
पर्यावरण संरक्षण आवश्यकता
पूर्ण कनेक्टर असेंब्लीसाठी आवश्यक पर्यावरण संरक्षण पातळी निश्चित करा. -
विधानसभा प्रक्रिया
मॅन्युअल इन्सर्शन, ऑटोमेटेड हार्नेस असेंब्ली, टर्मिनल क्रिमिंग आणि कनेक्टर मेटिंग सीलवर वेगवेगळ्या आवश्यकता लादू शकतात. -
उत्पादन खंड
उच्च-वॉल्यूम प्रकल्प समर्पित टूलिंग आणि ऑप्टिमाइझ्ड मोल्डिंग प्रक्रियांचे समर्थन करू शकतात, तर कमी-व्हॉल्यूम अनुप्रयोगांना भिन्न विकास धोरणांची आवश्यकता असू शकते.
12 पिन वायर सील कुठे वापरले जातात?
12-पिन सीलिंग कॉन्फिगरेशनचा वापर केला जाऊ शकतो जेथे अनेक इलेक्ट्रिकल सर्किट्स कनेक्टरमधून जाणे आवश्यक आहे आणि पर्यावरण संरक्षण राखत आहे.
- ऑटोमोटिव्ह वायरिंग हार्नेस:इंजिन कंपार्टमेंट, बॉडी इलेक्ट्रॉनिक्स, लाइटिंग सिस्टम, सेन्सर्स, कंट्रोल मॉड्यूल आणि इतर वाहन इलेक्ट्रिकल सिस्टम.
- इलेक्ट्रिक वाहने:निवडलेले लो-व्होल्टेज इलेक्ट्रिकल इंटरफेस, सेन्सर्स, कंट्रोल सिस्टम आणि सहायक इलेक्ट्रिकल उपकरणे.
- औद्योगिक उपकरणे:मशिनरी, ऑटोमेशन सिस्टम, कंट्रोल कॅबिनेट, सेन्सर्स, मोटर्स आणि मोबाईल उपकरणे.
- कृषी यंत्रे:चिखल, पाऊस, धूळ, कंपन आणि तापमान बदलांच्या संपर्कात असलेली उपकरणे.
- बांधकाम यंत्रे:जड उपकरणे ज्यांना बाह्य वातावरणाची मागणी करताना टिकाऊ विद्युत कनेक्शनची आवश्यकता असते.
- आउटडोअर इलेक्ट्रिकल सिस्टम:पाऊस, धूळ, आर्द्रता आणि बदलत्या पर्यावरणीय परिस्थितीच्या संपर्कात असलेली उपकरणे.
- विशेष इलेक्ट्रॉनिक उपकरणे:पर्यावरणीय सीलिंगसह कॉम्पॅक्ट मल्टी-सर्किट वायरिंग आवश्यक असलेले अनुप्रयोग.
अचूक अनुप्रयोग आवश्यक सामग्री, परिमाणे, सीलिंग संरचना आणि प्रमाणीकरण पद्धत निर्धारित करते. संरक्षित इनडोअर कंट्रोल सिस्टीमसाठी योग्य असलेला घटक एक्सपोज्ड इंजिन कंपार्टमेंट किंवा हेवी-ड्यूटी आउटडोअर मशीनसाठी योग्य असू शकत नाही.
वायर सील कसे स्थापित केले जावे?
योग्य स्थापना करणे आवश्यक आहे कारण उच्च-गुणवत्तेचा सील देखील खराब झाल्यास, चुकीच्या स्थितीत किंवा अनुपयुक्त वायरसह जोडल्यास त्याची प्रभावीता गमावू शकते.
- सील तपासा:कट, क्रॅक, विकृती, फ्लॅश, दूषितता किंवा इतर दृश्यमान दोष तपासा.
- वायर सुसंगततेची पुष्टी करा:वायरचा व्यास निर्दिष्ट सीलिंग श्रेणीशी संबंधित असल्याचे सत्यापित करा.
- वायर तयार करा:वायर जॅकेट स्वच्छ आणि नुकसानरहित असल्याची खात्री करा.
- सील योग्यरित्या ठेवा:सीलिंग घटक कनेक्टर डिझाइननुसार ओरिएंटेड असल्याची खात्री करा.
- टर्मिनल काळजीपूर्वक घाला:टर्मिनल घालताना सीलिंग ओठ फाडणे किंवा रोल करणे टाळा.
- टर्मिनल धारणा सत्यापित करा:टर्मिनल योग्य स्थितीत आणि लॉकिंग यंत्रणा पोहोचल्याची पुष्टी करा.
- अंतिम असेंब्लीची तपासणी करा:चाचणी करण्यापूर्वी सील स्थिती आणि कनेक्टर वीण स्थिती तपासा.
स्वयंचलित उत्पादनासाठी, सीलचे इन्सर्शन उपकरणे, टूलिंग, असेंबली गती आणि स्नेहन आवश्यकतांसह सुसंगततेसाठी देखील मूल्यांकन केले जावे. अत्याधिक अंतर्भूत शक्ती सील किंवा वायरचे नुकसान करू शकते, तर अपुरे कॉम्प्रेशन पर्यावरण संरक्षण कमी करू शकते.
खराब निवडलेल्या सीलमुळे कोणत्या समस्या उद्भवू शकतात?
अनेक कनेक्टर सीलिंग समस्या सीलिंग प्रणालीच्या संकल्पनेऐवजी सील आणि वास्तविक अनुप्रयोग यांच्यातील विसंगतीमुळे उद्भवतात.
| संभाव्य समस्या | संभाव्य कारण | शिफारस केलेले प्रतिबंध |
|---|---|---|
| पाणी किंवा ओलावा प्रवेश | चुकीचे परिमाण किंवा अपुरे कॉम्प्रेशन | वायर आणि पोकळीचे परिमाण तपासा |
| सील फाडणे | अत्याधिक अंतर्भूत शक्ती किंवा तीक्ष्ण कडा | असेंबली टूलिंग आणि घटक भूमितीचे पुनरावलोकन करा |
| वायरची हालचाल | खराब धारणा किंवा अनुपयुक्त सीलिंग संरचना | कनेक्टर आणि सील सुसंगतता तपासा |
| कडक होणे किंवा क्रॅक करणे | ऑपरेटिंग वातावरणासाठी अयोग्य सामग्री | एक सुसंगत रबर कंपाऊंड निवडा |
| अत्यधिक असेंब्ली फोर्स | चुकीचा सील आकार किंवा जास्त हस्तक्षेप | परिमाण आणि कठोरता ऑप्टिमाइझ करा |
| अकाली सील विकृत रूप | दीर्घकालीन कॉम्प्रेशन किंवा तापमान एक्सपोजर | कम्प्रेशन वर्तन आणि सेवा परिस्थितीचे मूल्यांकन करा |
हे मुद्दे दाखवतात की खरेदीचे निर्णय केवळ किंमत किंवा स्वरूपापेक्षा संपूर्ण तांत्रिक वैशिष्ट्यांवर आधारित का असावेत.
कस्टम मॅन्युफॅक्चरिंग कनेक्टर सीलिंग कसे सुधारते?
जेव्हा कनेक्टर आणि वायरचे परिमाण आधीपासूनच स्थापित डिझाइनशी जुळतात तेव्हा मानक सीलिंग घटक व्यावहारिक असतात. तथापि, अनेक OEM आणि औद्योगिक प्रकल्पांना विशेष कनेक्टर पोकळी, असामान्य वायर व्यास, मर्यादित स्थापनेची जागा किंवा मागणी असलेल्या पर्यावरणीय परिस्थितीमुळे सानुकूलित भूमिती आवश्यक असते.
कस्टम मॅन्युफॅक्चरिंग सीलिंग प्रोफाइल, परिमाणे, साहित्य, कडकपणा, रंग आणि उत्पादन प्रक्रिया ग्राहकाच्या अर्जाभोवती विकसित करण्याची परवानगी देते.
उदाहरणार्थ, सानुकूलित 12-पिन वायर सील प्रकल्पाची आवश्यकता असू शकते:
- वेगवेगळ्या वायर वैशिष्ट्यांसाठी सानुकूलित आतील व्यास
- प्रोप्रायटरी कनेक्टर हाऊसिंगसाठी विशेष बाह्य भूमिती
- वेगवेगळ्या सीलिंग ओठ डिझाइन
- विशिष्ट रबर कडकपणा
- सर्किट ओळखण्यासाठी सानुकूलित रंग
- तापमान किंवा रासायनिक प्रदर्शनावर आधारित सामग्रीची निवड
- रेखाचित्रे, नमुने किंवा 3D डेटापासून विकसित केलेले टूलिंग
- उच्च-खंड उत्पादनासाठी सुसंगत आयामी नियंत्रण
झेजियांग गुओमिंग रबर टेक्नॉलॉजी कं, लि.इलेक्ट्रिकल कनेक्टर ऍप्लिकेशन्ससाठी सानुकूलित रबर सीलिंग घटक सोर्सिंग करताना विचारात घेतले जाऊ शकते. OEM प्रकल्पांसाठी, विकासाच्या सुरूवातीस संपूर्ण तांत्रिक माहिती प्रदान केल्याने अनावश्यक सॅम्पलिंग सायकल कमी करण्यात आणि कनेक्टर डिझायनर, सील निर्माता आणि असेंब्ली टीम यांच्यातील संवाद सुधारण्यास मदत होऊ शकते.
खरेदीदारांनी वायर सील उत्पादकाला काय विचारावे?
पुरवठादार निवडण्यापूर्वी, खरेदी करणाऱ्या संघांनी एक स्पष्ट तांत्रिक चेकलिस्ट स्थापित केली पाहिजे. हे योग्य नसलेल्या ऍप्लिकेशनमध्ये वापरल्या जाणाऱ्या योग्य वाटणाऱ्या घटकास प्रतिबंध करण्यास मदत करते.
✓ कोणते रबर साहित्य उपलब्ध आहे?
✓ सील कोणत्या वायर व्यासाची श्रेणी सामावून घेऊ शकते?
✓ पुरवठादार रेखाचित्रे किंवा नमुन्यांनुसार उत्पादन करू शकतो का?
✓ पुरवठादार सानुकूल टूलिंग विकसित करू शकतो का?
✓ कोणती आयामी सहिष्णुता राखली जाऊ शकते?
✓ सामग्री कोणत्या तापमान आणि पर्यावरणीय परिस्थितीसाठी डिझाइन केली गेली आहे?
✓ मोठ्या प्रमाणावर उत्पादन करण्यापूर्वी उत्पादन नमुने प्रदान केले जाऊ शकतात?
✓ कोणती गुणवत्ता तपासणी प्रक्रिया उपलब्ध आहेत?
✓ पुरवठादार मोठ्या आकाराच्या OEM उत्पादनास समर्थन देऊ शकतो का?
✓ पुरवठादार सातत्यपूर्ण बॅच-टू-बॅच गुणवत्ता प्रदान करू शकतो का?
औद्योगिक आणि ऑटोमोटिव्ह कार्यक्रमांसाठी, खरेदीदारांनी उत्पादनातील सातत्य, शोधण्यायोग्यता, तांत्रिक संप्रेषण, टूलिंग व्यवस्थापन, पॅकेजिंग, वितरण क्षमता आणि दीर्घकालीन पुरवठा स्थिरता यांचा देखील विचार केला पाहिजे.
एक विश्वासार्ह पुरवठादार संबंध पहिल्या नमुन्याच्या पलीकडे वाढला पाहिजे. दीर्घकालीन कनेक्टर कार्यप्रदर्शन स्थिर सामग्री गुणधर्म, मितीय अचूकता आणि एकाधिक बॅचमध्ये उत्पादन नियंत्रणे राखण्यावर अवलंबून असते.
वारंवार विचारले जाणारे प्रश्न
इलेक्ट्रिक कनेक्टरसाठी 12 पिन वायर सीलचा मुख्य उद्देश काय आहे?
12-स्थितीतील इलेक्ट्रिकल कनेक्टरमध्ये वायर एंट्री पॉइंट सील करणे आणि कनेक्टर सिस्टममध्ये पाणी, धूळ आणि इतर पर्यावरणीय दूषित घटकांचा प्रवेश कमी करणे हा त्याचा प्राथमिक उद्देश आहे.
12-पिन वायर सीलसाठी सिलिकॉन रबर योग्य आहे का?
सिलिकॉन रबर त्याच्या लवचिकता आणि तापमान कार्यक्षमतेमुळे अनेक इलेक्ट्रिकल कनेक्टर सीलिंग अनुप्रयोगांसाठी योग्य असू शकते. तथापि, अंतिम सामग्रीची निवड वास्तविक तापमान, रासायनिक, यांत्रिक आणि पर्यावरणीय आवश्यकतांवर आधारित असावी.
12-पिन वायर सील संपूर्ण कनेक्टर जलरोधक बनवते?
स्वतःहून नाही. गृहनिर्माण, टर्मिनल्स, वायर सील, वीण पृष्ठभाग, प्लग, लॉकिंग वैशिष्ट्ये आणि असेंबली गुणवत्ता यासह संपूर्ण कनेक्टर असेंब्लीवर पर्यावरण संरक्षण अवलंबून असते.
12-पिन वायर सील सानुकूलित केले जाऊ शकते?
होय. निर्माता आणि अनुप्रयोगावर अवलंबून, परिमाणे, सीलिंग प्रोफाइल, सामग्री, कडकपणा, रंग आणि इतर वैशिष्ट्ये अभियांत्रिकी आवश्यकतांनुसार सानुकूलित केली जाऊ शकतात.
मी योग्य वायर सील आकार कसा निवडू शकतो?
वास्तविक वायरच्या बाहेरील व्यास आणि कनेक्टरच्या पोकळीच्या परिमाणांसह प्रारंभ करा. सीलने अत्याधिक इन्सर्टेशन फोर्स न बनवता किंवा वायर जॅकेटला नुकसान न करता योग्य कॉम्प्रेशन प्रदान केले पाहिजे.
ऑटोमोटिव्ह ऍप्लिकेशन्समध्ये वायर सील वापरले जाऊ शकतात?
होय. सीलबंद ऑटोमोटिव्ह कनेक्टर आणि वायरिंग हार्नेस सिस्टमचा भाग म्हणून वायर सील मोठ्या प्रमाणावर वापरले जातात. योग्य साहित्य आणि रचना वाहनाच्या स्थानावर आणि पर्यावरणीय परिस्थितीवर अवलंबून असते.
रबर कडकपणा का महत्त्वाचा आहे?
कडकपणा लवचिकता, कॉम्प्रेशन, इन्सर्टेशन फोर्स, सीलिंग कॉन्टॅक्ट आणि दीर्घकालीन विकृती वर्तनावर प्रभाव पाडते. योग्य कडकपणा कनेक्टर डिझाइन आणि वायर परिमाणे एकत्र निर्धारित केले पाहिजे.
सानुकूल वायर सील कोटेशनसाठी मी कोणती माहिती प्रदान करावी?
उपयुक्त माहितीमध्ये रेखाचित्रे, नमुने, कनेक्टर पोकळीची परिमाणे, वायर व्यास, सामग्रीची आवश्यकता, ऑपरेटिंग तापमान, पर्यावरणीय परिस्थिती, अपेक्षित प्रमाण, अनुप्रयोग आणि कोणतीही आवश्यक चाचणी किंवा गुणवत्ता वैशिष्ट्ये समाविष्ट आहेत.
अंतिम विचार
A इलेक्ट्रिक कनेक्टरसाठी 12 पिन वायर सीलमल्टी-सर्किट इलेक्ट्रिकल कनेक्शनच्या विश्वासार्हतेमध्ये महत्त्वाची भूमिका असलेला एक छोटा घटक आहे. त्याची परिणामकारकता सामग्री, भूमिती, वायर आकार, कनेक्टर पोकळी, कॉम्प्रेशन, असेंबली प्रक्रिया आणि पर्यावरणीय परिस्थिती यांच्यातील परस्परसंवादावर अवलंबून असते.
अभियांत्रिकी संघांसाठी, सीलिंग सामग्री आणि परिमाणे निवडण्यापूर्वी संपूर्ण ऑपरेटिंग वातावरण परिभाषित करणे ही सर्वात महत्वाची पायरी आहे. खरेदी संघांसाठी, पुरवठादार क्षमता, उत्पादन सातत्य, सानुकूल समर्थन आणि गुणवत्ता नियंत्रण यांचा युनिट किमतीच्या बरोबरीने विचार केला पाहिजे.
जेव्हा मानक घटक आवश्यकता पूर्ण करू शकत नाही, तेव्हा OEM-डिझाइन केलेले वायर सील कनेक्टर सिस्टमसाठी अधिक अचूक फिट प्रदान करू शकते. अभियांत्रिकी रेखाचित्रे, नमुने किंवा मितीय वैशिष्ट्यांवरून थेट कार्य केल्याने निर्मात्यांना सीलिंग सोल्यूशन विकसित करण्यात देखील मदत होऊ शकते जी अंतिम अनुप्रयोगासह अधिक चांगल्या प्रकारे संरेखित केली जाईल.
सानुकूलित 12 पिन वायर सील सोल्यूशन आवश्यक आहे?
तुमच्या प्रोजेक्टला इलेक्ट्रिक कनेक्टरसाठी सानुकूलित 12 पिन वायर सील, व्यावसायिक साहित्य निवड, अचूक परिमाण किंवा OEM रबर सीलिंग घटक आवश्यक असल्यास,झेजियांग गुओमिंग रबर टेक्नॉलॉजी कं, लि.तुमच्या प्रोजेक्टला स्पेसिफिकेशन रिव्ह्यू आणि सॅम्पल डेव्हलपमेंटपासून प्रोडक्शनपर्यंत सपोर्ट करू शकतो.
आमच्याशी संपर्क साधातुमच्या प्रोजेक्टसाठी योग्य वायर सीलिंग सोल्यूशनवर चर्चा करण्यासाठी तुमची रेखाचित्रे, नमुने, वायरची वैशिष्ट्ये, कनेक्टरची परिमाणे, अनुप्रयोग आवश्यकता आणि अंदाजे ऑर्डर प्रमाणासह.
